Detección y medición radar a través de depósitos plásticos

La tecnología radar FMCW de BANNER es capaz de penetrar en materiales de menor constante dieléctrica, incluso a través de depósitos plásticos.

ICONO_Aplicaciones-108

Aplicación:

Detección y medición radar sobre depósitos de plástico.

ICONO_Aplicaciones-109

Productos utilizados:

T30R.

ICONOS-118

Objetivo:

Monitorizar nivel a través de depósitos de plástico.

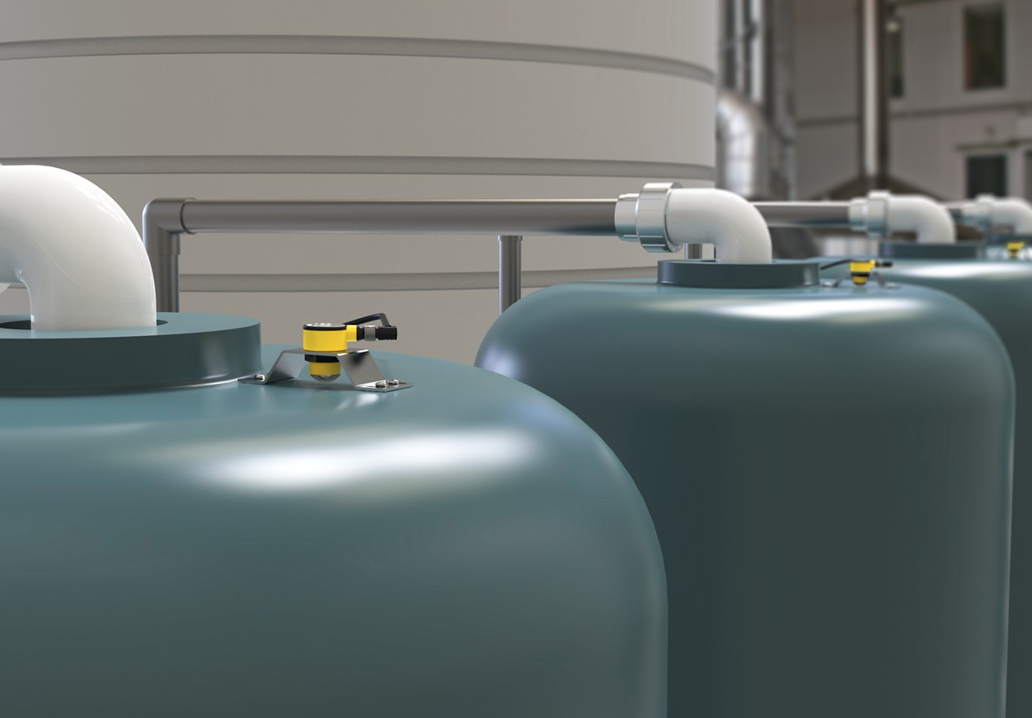

Depósitos plásticos T30R

En muchas industrias, en ocasiones no se puede perforar los depósitos de plástico o estos son de alta rotación, necesitando una monitorización de nivel sencilla, externa y fácil de instalar.
Muchos de estos depósitos pueden estar instalados a la intemperie, dificultando aún más la elección del sensor.

Sensor Radar T30R

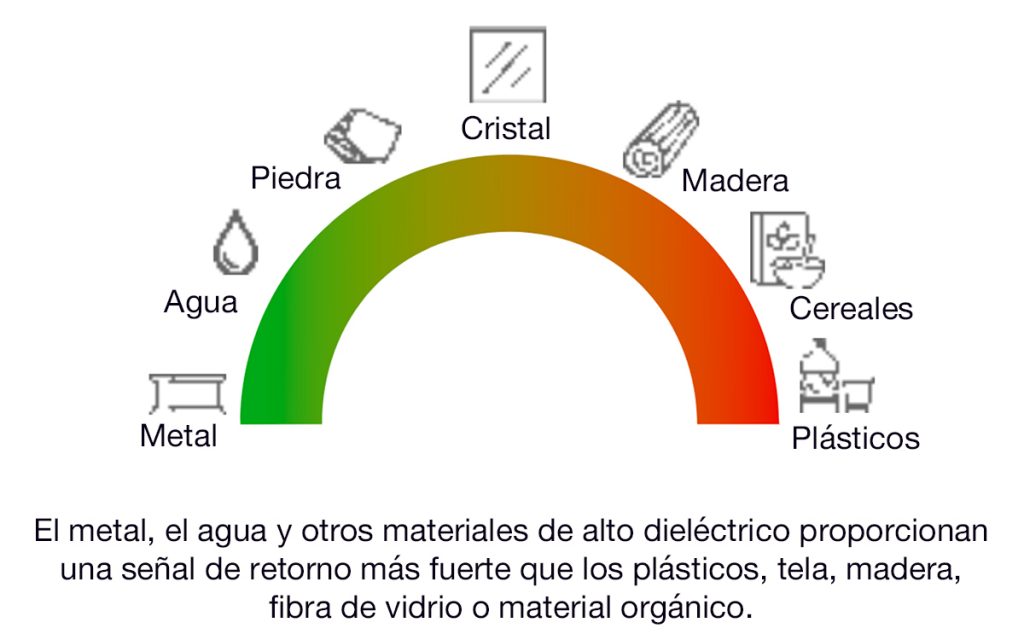

La tecnología radar FMCW de BANNER es capaz de penetrar en materiales de menor constante dieléctrica buscando en su interior un líquido de mayor constante. Su frecuencia de 122 GHz le hace monitorizar mayor rango de materiales penetrando incluso a través de depósitos plásticos.

t30r-grafico-2

El radar dispone de 3 tipos de salida diferentes:

Salida Analógica        I        Salida Digital                  Salida IO-Link

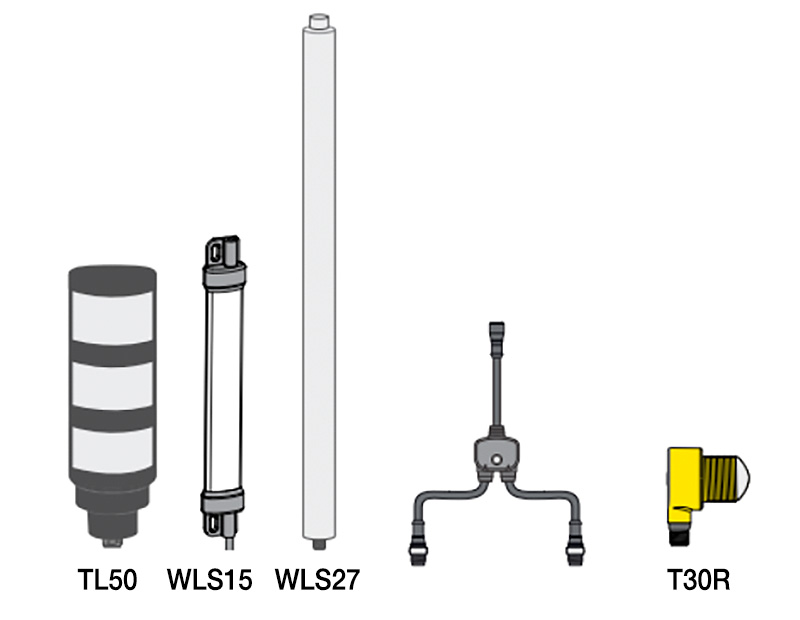

La salida digital es configurable como PWM siendo el sensor compatible con la tecnología PULSE PRO de BANNER.

Gracias a esta tecnología, podemos complementar la monitorización del depósito con una visualización de gran impacto para conocer el estado de este.

radar grafico 1

     Beneficios

  • De fácil instalación, incluso estando al aire libre.
  • Monitorización entre materiales de menor carga eléctrica como en los depósitos de plástico.
  • Compatible con la tecnología Pulse Pro de BANNER.

Una vez configurado el radar a una distancia, el depósito puede ser remplazado por otro de las mismas características y el sensor seguirá funcionando correctamente.

¿Necesita más información?

Si requiere más información sobre esta aplicación o cualquiera relacionada con sensórica puede ponerse en contacto con nuestro responsable para responder a cualquier duda sin compromiso
