HMI (Human Machine Interface) es el interfaz que permite la interacción del operador con el control del proceso productivo, con el fin de influir en él a través de consignas y parametrizaciones.

Como parte principal de los sistemas de supervisión, un sistema HMI ha jugado históricamente un papel protagonista gracias a la capacidad de almacenamiento, gestión de la información y funcionalidades avanzadas que son inherentes a este tipo de sistemas. Con la irrupción de la industria 4.0, el concepto HMIs se amplía a una supervisión más descentralizada, alimentándose de los datos almacenados en la Nube en bases de datos descentralizadas.

"El concepto de supervisión local de planta sigue existiendo y está ampliamente implantado en la automatización industrial, pero el gran potencial que ofrece la industria 4.0 y la digitalización han permitido desarrollar soluciones HMI basadas en la nube."

Tecnologías de programación de entornos gráficos como el HTML5 permiten desarrollar aplicaciones gráficas en la Nube (Dashboard), que pueden ser consultadas desde cualquier dispositivo móvil con acceso a internet en cualquier lugar del mundo. Con bases de datos ubicadas en servidores de la Nube es posible la consecución de entornos de supervisión 100% accesibles, flexibles y con acceso a mucha más información que el tradicional concepto de supervisión local de planta.

La seguridad implícita en las comunicaciones a servidores de la Nube (Internet), encriptamiento de canales y datos, así como el desarrollo de protocolos específicos para este tipo de aplicaciones (MQTT) hacen que sea posible garantizar la seguridad de los datos de cada fábrica enviados y almacenados a la Nube.

Elion ofrece soluciones flexibles y seguras, tanto a nivel local como en aplicaciones de Industria 4.0, que integran las tecnologías más innovadoras, tanto a nivel de HMI como de comunicación industrial e IIoT, con el objetivo de adaptarse a las necesidades actuales de cualquier automatización que el usuario desee afrontar.

Ventajas HMI para la automatización

Las soluciones HMI se han convertido en parte esencial de la automatización de procesos a nivel tanto de instalación en industrias productivas como en maquinaria de fabricación de bienes.

La  interacción del usuario puede darse a diferentes niveles, localmente con soluciones clásicas como paneles de operación e IPCs instalados en el proceso objeto del control/supervisión, como a nivel remoto. La evolución de las soluciones HMIs ha entrado de lleno en los conceptos de la Industria 4.0, convirtiéndose en algo más que dispositivos de supervisión, gestión e interacción con el proceso.

Las soluciones HMI se han convertido en parte de la topología necesaria para la captación, tratamiento y difusión de grandes cantidades de datos hacia servidores en la nube, siendo la puerta de entrada de la información que posteriormente se pretende explotar para optimización de procesos a todos los niveles.

Las funcionalidades y prestaciones HMI que Elion ofrece van, desde las más clásicas hasta las más novedosas:

  • Entorno gráfico intuitivo y de calidad gráfica. Usabilidad y ergonomía como pilares principales del diseño y desarrollo Software.
  • Almacenamiento de datos, exportación y comunicación segura de los mismos a sistemas OT/IT.
  • Herramientas de diseño y desarrollo eficientes y optimizadas para conseguir el mejor resultado con la menor inversión de tiempo posible.
  • Flexibilidad y potencia en las comunicaciones Industriales a todos los niveles, incluidos los corporativos.
  • Objetos gráficos de última generación desarrollados en las últimas tecnologías y personalizables por el desarrollador.
  • Herramientas Multimedia para adaptar la operación a las nuevas tendencias productivas y a los nuevos perfiles de operarios.
  • Gestión y Difusión de Alarmas y eventos del proceso.
  • Gestión de recetas, generación de informes de producción, programaciones horarias y mucho más.
  • Matrices de seguridad por grupos de usuarios y trazabilidad. El desarrollo de la aplicación HMI garantiza el cumplimiento de los estándares 21 CFR part 11.
  • Entornos abiertos para desarrollos personalizados (Scripting).

Elion como proveedor de soluciones y servicios, ofrece un acompañamiento integral en el soporte en cualquier fase del proyecto que el desarrollador, desde el asesoramiento en la fase de diseño del proyecto y desarrollo del mismo hasta la implementación en campo como postventa.

Soluciones HMI

Terminales de operador

logo-BEIJER
Turck

Dispositivos dónde la aplicación HMI de supervisión está embebida en un dispositivo Hardware. La solución HMI de Elion comprende desde elementos puramente HMI como soluciones SoftControl, dónde supervisión y control se ejecutan en un mismo dispositivo. Tanto las marcas Beijer Electronics como Turck ofrecen soluciones HMI para cualquier tipo de necesidad y nivel de certificación por tipo de aplicación (Marina, zonas explosivas, etc…).
Estas soluciones HMI se desarrollan con potentes herramientas software como iX Developer o TX Visu Pro a nivel de supervisión y potentes plataformas software abiertas y flexibles como CodeSys a nivel de Control.

HMI

Gama X2 de Beijer Electronics

X2 Base

La familia X2 Base ahora se actualiza con la nueva gama de paneles HMI X2 Base V2 que ofrecen un rendimiento mejorado, más tamaños de pantalla y una gama adicional de HMI de alto rendimiento.
Los paneles de base X2 son equipos industriales de bajo coste con pantallas de alto contraste y diseño moderno.

Los paneles combinan el marco de plástico resistente y la protección IP65 con la versión completa del software iX, proporcionando una solución HMI rentable y avanzada para aplicaciones pequeñas y medianas. Los paneles de base X2 están disponibles en 5, 7 y 10 pulgadas. Disponible en versiones de alto rendimiento de 5, 7 y 10 pulgadas y de 7, 10 y 15 pulgadas.

+Información: X2 Base V2

X2 Control

La gama de HMI Softcontrol de Beijer electronics ofrece una alternativa a los tradicionales sistemas de control (PLC) y supervisión (HMI) por separado integrándolos en una sola y más eficiente solución hardware.

La solución Codesys está disponible en 3 buses de campo -Ethercat, Modbus RTU y Modbus TCP-.

Combinando la solución software IX de visualización y gestión con la poderosa solución de control Codesys, Beijer ofrece una capacidad casi ilimitada para el programa de PLC en la parte de control.
Destaca la gran capacidad de memoria con la que parten las soluciones HMI de Beijer.

Paneles HMI

Las ventajas que ofrece este tipo de solución son claras:

> Una solución global más eficiente.

> Menor dedicación de tiempo en el diseño de la solución gracias a un entorno de programación integrado.

> Menor coste en componentes y cableados.

> Una importante reducción de costes en soporte al tener un acceso centralizado al control y la supervisión del sistema. únicamente se ha de seleccionar la localización y numero de E/S remotas para cubrir las necesidades de la instalación.

> El entorno de programación de Codesys basado en el estándar de programación IEC 61131-3 asegura la total fiabilidad del desarrollo del control.

La solución SoftControl está disponible en los mismos tamaños que la serie Industrial (4", 7" y 10", 12" y 15").

+Información: X2 Control

X2 Extreme

Los paneles robustos de Beijer Electronics están diseñados y probados para trabajar en instalaciones con alto grado de vibraciones, impactos, humedad y temperatura.

Los paneles de la solución de Beijer están certificados por las más importantes instituciones reguladoras (ATEX, Ul, IECEx, DNV, ABS, GL, LR, KR, EN60945), esto hace que sea un producto totalmente fiable para las aplicaciones más exigentes en cualquier parte del mundo.

Paneles HMI

Los tamaños disponibles en este tipo de solución son 7" y 15" con diferentes configuraciones disponibles:

• Brillo estándar o alto brillo.
• Procesador a 1,1 GHz o a 1,6 GHz.
• Comunicación CAN.

La solución Rugged de la plataforma IX de Beijer Electronics es la más fiable y completa para las aplicaciones más complejas y exigentes del mercado.

+Información: X2 Extreme

X2 Pro

La plataforma IX comprende toda la gama de paneles de operador y PCs de Beijer que trabajan sobre la potente plataforma software IX.

La solución de paneles de operador de Beijer comprende los tamaños de 4" a 21" (X2 Serie), trabajando sobre windows CE y con distintas características hardware en cuanto a procesador, capacidad de memoria interna, RAM, interfaces de comunicación etc... con el objetivo de adaptar la solución de Beijer a las necesidades específicas de cada instalación.

Paneles HMI

La solución de PCs industriales con la plataforma IX dispone de tamaños entre 12” a 21” (serie TxC), trabajando sobre Windows 7, Windows 8.1 y Windows 10 y con diferentes procesadores (Celeron e Intel Core) disponibles para cubrir las más exigentes necesidades del mercado.

Comunicar e intercambiar datos entre diversos controladores es muy sencillo debido a la posibilidad de trabajar con distintos controladores en una misma aplicación. Disfrutar de la conectividad con bases de datos SQL, comunicación OPC, web y FTP es posible con plataforma IX

+Información: X2 Pro

X2 Marine

La solución para entornos marinos de Beijer Electronics ofrece la experiencia de más de 30 años de continuo desarrollo.

Los paneles de operador marinos están certificados para instalaciones en aplicaciones desde sala de máquinas a puente, cumpliendo con las más altas exigencias del entorno. También son aptos para aplicaciones en instalaciones exteriores.

Tanto la solución software IX como la solución hardware optimizan el desarrollo de aplicaciones y las comunicaciones a los diferentes elementos de control.

Disponible en tamaños de 7” y 15”.

Paneles HMI

La solución “marine” de Beijer está diseñada en un frontal de color negro, ofreciendo una baja reflexión de la luz tanto dentro como fuera del puente de mando.

El backlight de los paneles marinos se ajustan incluso a menos de 1 cd/m2. Como opción se puede añadir a la solución escogida un brillo para aplicaciones exteriores de 1.000 cd/m2.

+Información: X2 Marine

X2 Web

X2 pro Web y X2 extreme Web para aplicaciones industriales:

Las HMI web X2 de las familias X2 pro y X2 extreme son soluciones HMI perfectas para empresas y usuarios que desean utilizar tecnologías web HTML5 en entornos industriales.

Los paneles Web X2 incorporan un navegador Chromium que permite la visualización de páginas web, con la posibilidad de conectarse a sistemas SCADA, PLC u otros dispositivos con servidores web incorporados.

Las HMI web X2 permiten a las empresas y usuarios visualizar el mismo contenido web en diferentes plataformas de destino como dispositivos móviles, tablets, PCs, etc. sin ninguna conversión o reingeniería.

BEIJER paneles X2 Web

Las HMI web X2 tienen el mismo hardware de calidad industrial que las HMI X2 pro y X2 extremes y ofrecen una amplia certificación y durabilidad ambiental.

+Información: X2 Web

Otros HMI

A lo largo de más de 30 años de experiencia en el mercado de HMIs y comunicación industrial, Beijer Electronics conserva soluciones de visualización y gestión de datos que todavía siguen en el mercado debido a su gran éxito gracias a su espíritu de innovación y mejora continúa de productos.
iX panels, EXTER, EXTER Black...Paneles HMI

+Información: Otras Soluciones HMI

Gama TX de Turck

TX100

Los HMI de la serie TX100 incluyen tres dispositivos con toque resistivo pantalla con tamaños de 4", 7" o 10". La carcasa de plástico de alta calidad y el reducido número de interfaces ofrecen una relación precio/rendimiento óptimo para aplicaciones sensibles al costo.

Los dispositivos tienen una interfaz Ethernet, una interfaz serie (RS232, RS422 o RS485) y un puerto USB. Los dispositivos TX100 son interfaces de operador puro, sin control funcional, como todos los dispositivos TX, pueden ser conectados fácilmente mediante soportes de protocolo. Alternativamente, los paneles también se pueden usar como un panel web.

Paneles HMI de la serie TX100+Información: Serie HMI TX

TX207

El TX207 combina la alta calidad con una carcasa de plástico, una plataforma hardware mucho más potente. La pantalla táctil resistiva tiene un tamaño de 7''. Una excelente memoria y una potente informática, equipado Sistema operativo Linux.

Funcionalidad de control integrado y la programación se realiza con CODESYS V3. Numerosas interfaces para la conexión de E/S, unidades y dispositivos de campo. Dos puertos Ethernet, dos RS232 y dos RS485, así como dos interfaces CAN y puertos host USB.

Paneles HMI de la serie TX200

+Información: Serie HMI TX

TX700

Los paneles HMI/PLC de la serie TX700
impresionan por su diseño innovador. La línea Premium incorpora carcasas metálicas de alta calidad con un frente rediseñado con vidrio capacitivo. Los paneles están disponibles en tamaños de 5" a 21". Cuentan con hasta tres puertos Ethernet, que se puede usar independientemente para diferentes aplicaciones y por lo tanto también
es posible convertirlos en plataformas universales IoT.

El mantenimiento y el acceso remoto son rápidos y fácil de lograr con el VNC servidor integrado. La programación del PLC es libre y disponible a través de la interfaz de usuario con el editor de visualización en CODESYS u
opcionalmente con TX VisuPro.

Paneles HMI de la serie TX700+Información: Serie HMI TX

Soluciones HMI

IPC (PC Industrial)

A diferencia de un sistema de panel operador dónde la supervisión está embebida en un dispositivo Hardware y lo único visible para el operador es la aplicación gráfica de supervisión del proceso, un IPC (PC Industrial) permite la ejecución de una aplicación HMI con la potencia que ofrece el Hardware PC y los servicios de un completo sistema operativo. El rendimiento que ofrecen las soluciones IPC de cualquier entorno HMI va a ser mayor que en una plataforma embebida, tanto a nivel de almacenamiento y procesamiento, debido a una mayor potencia del Hardware como a nivel de prestaciones funcionales gracias a sistemas operativos más abiertos y potentes que los utilizados por paneles de operación con sistemas operativos embebidos.

IPC-industriales

Soluciones HMI

Terminales Remotos y Thin Client

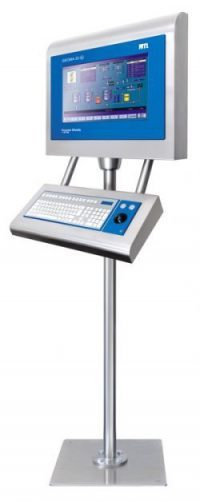

Una solución HMI de terminal remoto incorpora una unidad de gestión de señales para transferir las diferentes señales del PC hacía la zona remota dónde la solución de visualización remota se ha instalado.

Una solución Thin Client, es un PC ligero que, a través de comunicación por cobre o fibra óptica, establece una conexión remota a otro PC (servidor). El PC ligero o Thin Client visualiza la aplicación remota y, además, puede ejecutar otros softwares instalados en la propia máquina.

Gecma-rt

 Software HMI iX Developer

Software HMI iX Developer

La plataforma software IX Developer de Beijer Electronics ofrece una poderosa y flexible herramienta de programación. Combina una gran potencia de gráficos con funcionalidades avanzadas para ofrecer una plataforma intuitiva de desarrollo en un entorno fácil de aprender. El objetivo es conseguir el mejor resultado en el menor tiempo.

logo-BEIJER

Únase a nuestros seminarios web

webinar-beijer-1

Nuestro programa de seminarios web en línea le presentará nuevas oportunidades a través de las más avanzadas tecnologías, soluciones, productos y servicios.

¿Necesita más información?

Si requiere más información sobre esta aplicación o cualquiera relacionada con paneles de operador puede ponerse en contacto con nuestro responsable para responder a cualquier duda sin compromiso
