Sistemas de conexión específicos para sectores, Acopladores Inductivos y Conectores Rotativos

Para Aplicaciones Específicas

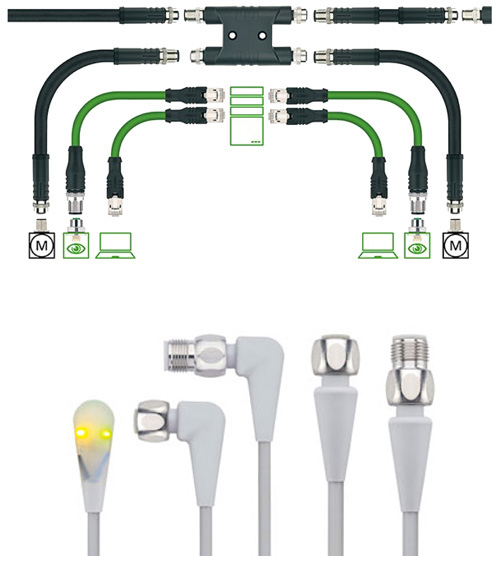

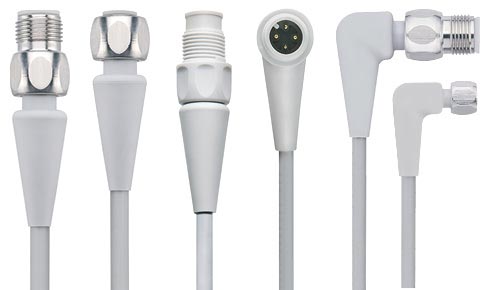

Amplia selección de conectores circulares para aplicaciones exigentes, fabricados en diferentes tamaños: M8, M12.

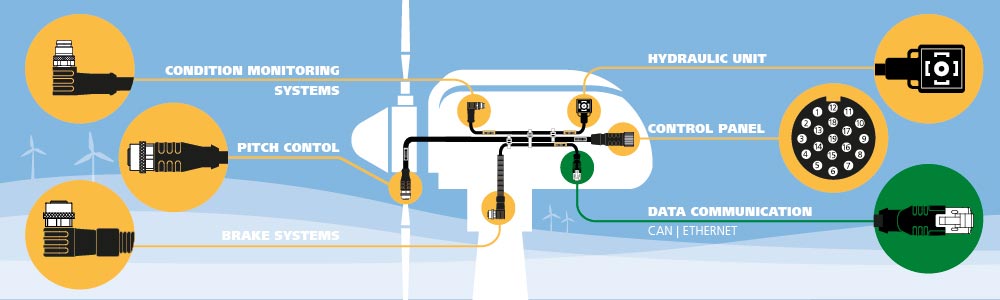

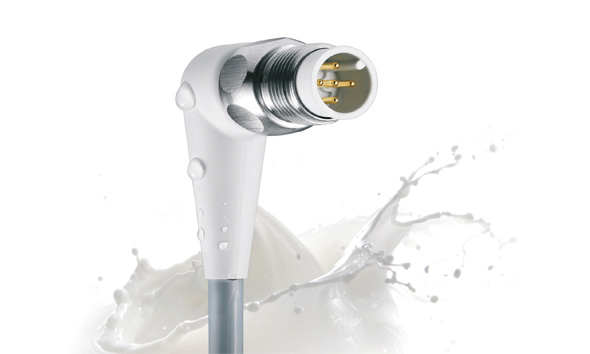

Inyectados en cableados de alta calidad para múltiples aplicaciones en sectores de Energías Renovables, Food & Beverage y aplicaciones de potencia de hasta 16A.

Además, ponemos a su disposición nuestra experiencia para desarrollar, diseñar y crear productos a medida, de acuerdo con sus necesidades.

escha
FuB_Branche

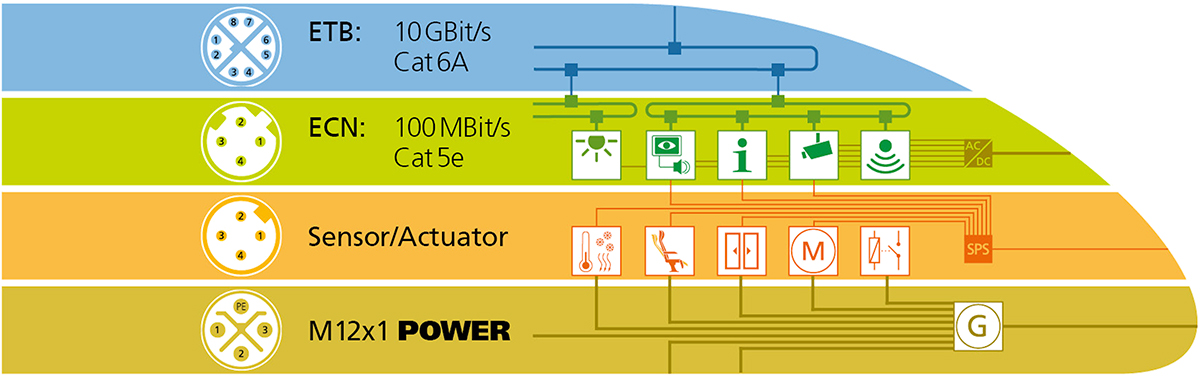

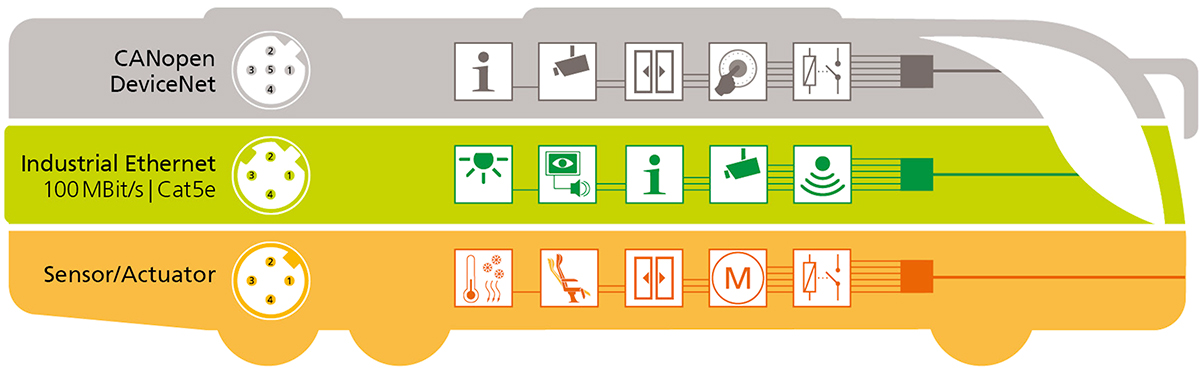

Para Aplicaciones de Transporte (Sector ferroviario y Bus)

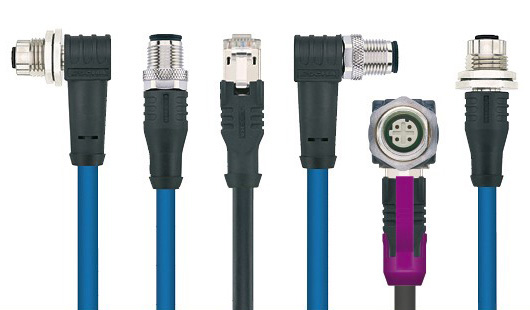

Conectores circulares M12 de ESCHA aprobados para su uso en el sector de transporte, tanto en ferrocarril como autobuses.

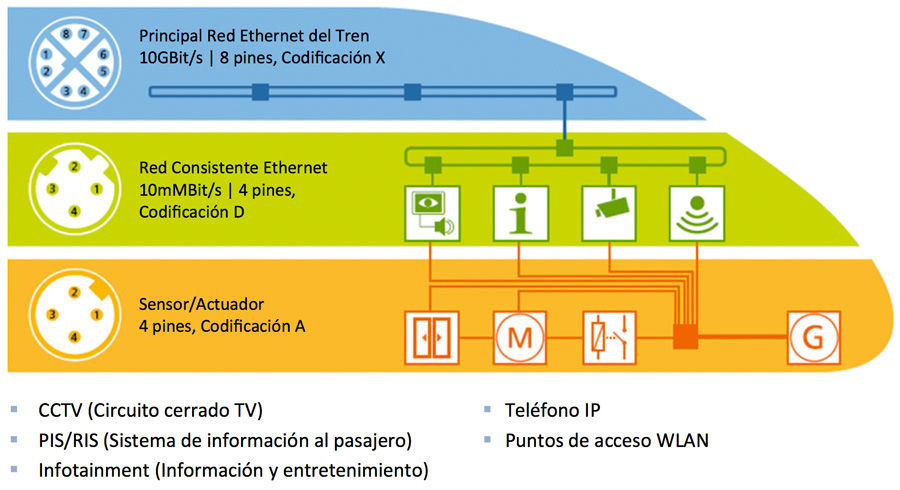

Soluciones de cableados con conectores M12 para Ethernet 10Gigabit/s Cat6.a, Ethernet 100Mbits/s Cat5.e y conexionado de sensores y actuadores con y sin pantalla.

Además todos los cableados cumplen las normativas EN 45545-2, EN 50155, IEC 61076-2-109, IEC 60529.

escha logo
escha_tren
escha_bus

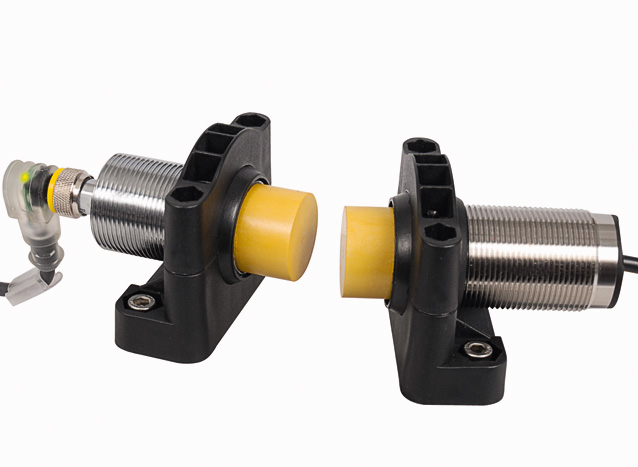

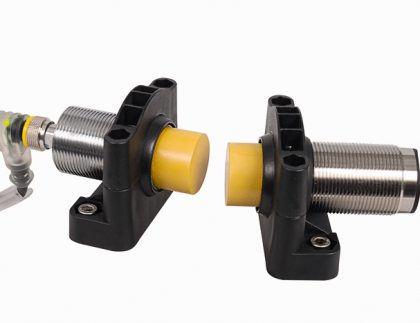

Acopladores Inductivos

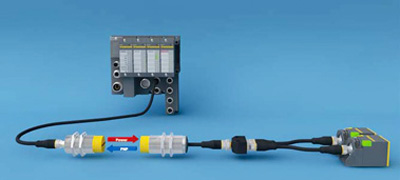

Acopladores inductivos para la transmisión sin contacto de datos y alimentación NIC.

Consiste en un acoplador primario y un secundario como si fuese un conector estándar.

Puede transmitir hasta 12W de potencia a 7 milímetros de distancia entre los acopladores. Estos disponen de una funcionalidad de diagnostico, que detecta la presencia del secundario y también si hay un objeto metálico entre acopladores.

Con una tolerancia angular de 20º y lateral de hasta +-5mm, los acopladores pueden ser ideales para montajes complejos y/o sin contacto.

Como conector sin contacto, la serie de acopladores de TURCK es la solución ideal para situaciones de alto desgaste mecánico y movimiento de conectores.

Algunos ejemplos de estas aplicaciones las encontramos en el sector ferroviario, en cambios de herramienta, o en cuaquier aplicación donde se requiera de una cierta rotación y flexibilidad en el conexionado.
A parte, estos acoplamientos pueden trabajar perfectamente en aplicaciones de alta velocidad, como robots de cambio de herramienta o mesas giratorias y asegura un tiempo de arranque inicial de tan sólo 10 ms.

acopladores inductivos

Existen 3 tipos de conexionado:

acopladores inductivos

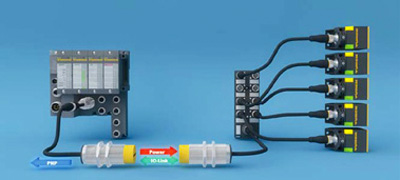

1. La versión estándar permite transmitir hasta 2 señales digitales PNP usando las nuevas "Y" de TURCK (VB2-..).

acopladores inductivos

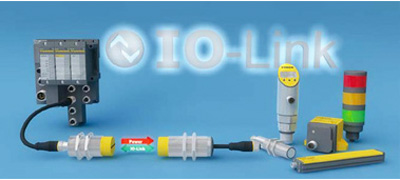

2. Si el primario es conectado a un Máster IO-LINK, los datos pueden ser transmitidos bidireccionalmente desde sensores con comunicación IO-LINK. En combinación con los distribuidores TBIL de TURCK, es posible identificar cambios de herramienta, ya que estas cajas pueden transmitir su ID al control vía IO-LINK.

acopladores inductivos

3. Si el primario lo hacemos trabajar como Máster IO-LINK, y en el secundario conectamos una caja TBIL, podemos transmitir hasta ocho señales PNP.

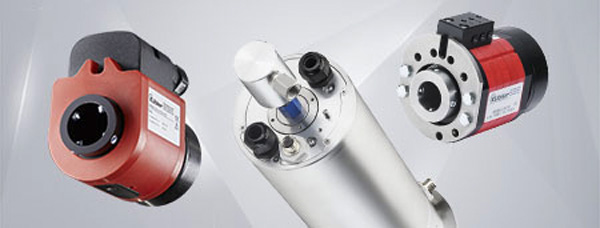

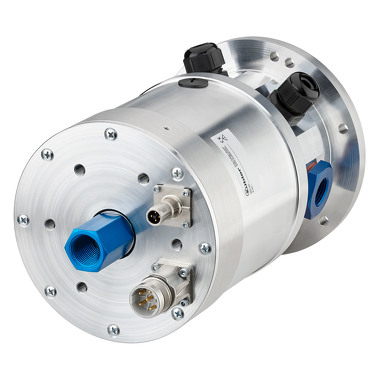

Colectores Rotativos "Slip Rings"

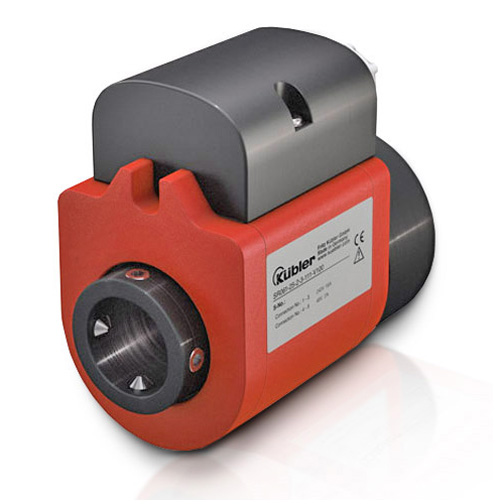

Los Slip Rings o Colectores rotativos, permiten la transmisión rotativa de potencia eléctrica, señales, datos, neumática e hidráulica. Su aplicación más frecuente es la de transmitir estos canales de una plataforma estacionaria a una giratoria. La transmisión entre el estator y el rotor se realiza a través de escobillas, con un rendimiento de la más alta calidad.

De construcción modular, ofrecen la mayor flexibilidad para una gran variedad de aplicaciones.

Slip Rings
colector rotativo
Slip Rings
