La elección definitiva
Cuando se trata de transferir señales eléctricas, energía, gases o medios líquidos desde un componente estático a uno rotativo, los Slip-ring/Colectores Rotativos de Kübler ofrecen la solución óptima. Alta capacidad de carga de corriente, transmisión fiable de señales y datos con altas tasas de transferencia, larga vida útil y facilidad de uso son algunos de los requisitos esenciales que cumplen Slip-ring/Colectores Rotativos de Kübler.
Fabricados en Alemania – son el resultado de una máxima exigencia de calidad y una cuidadosa selección de materiales.
- Soluciones estándar y soluciones personalizadas.
- Pasa tubos para líquidos y gases.
- Ethernet industrial hasta 1 Gbit/s.
- Diseño modular.
- Larga vida útil – materiales de alta calidad.
Tu aplicación es nuestra prioridad, implementamos modificaciones y soluciones especiales de forma rápida y sencilla.
Soluciones estándar
En un sistema modular: la solución óptima para cada aplicación.
Nuestras soluciones estándar garantizan una transmisión fiable de potencia eléctrica, señales analógicas o digitales, así como de buses de campo y Ethernet industrial. Gracias a su diseño modular, a las distintas tecnologías de contacto (desde sistemas sin contacto hasta con contacto), y a la posibilidad de integrar pasa tubos para aire y líquidos, ofrecen la máxima flexibilidad en la configuración.
El Estándar
- Diseño compacto.
- 3 vías de potencia y 2 vías de señal.
- Eje hueco de hasta 25 mm.
- Ciclos de mantenimiento ≤ 500 millones / vuelta.
Con tecnología de conectores
- Tapa de conexión precableada con conectores enchufables estándar.
- 3 vías de potencia y 2 vías de señal.
- Eje hueco de hasta 25 mm.
En versión UL
- Diseño compacto.
- 3 vías de potencia y 2 vías de señal.
- Eje hueco de hasta 25 mm.
- Ciclos de mantenimiento ≤ 500 millones / vuelta.
Construcción Modular
Diseño flexible que permite configurar soluciones a medida combinando distintos tipos de vías (potencia, señal, datos) y paso de fluidos o aire, adaptándose a múltiples aplicaciones industriales.
Hasta 20 canales (señal/carga)
- Capacidad eléctrica de hasta 25 A.
- Eje hueco de 30 mm o montaje mediante brida.
- Ciclos de mantenimiento ≤ 500 millones / vuelta.
Transmisión de señal sin contacto
- Transmisión inductiva de hasta 3 señales PT100.
- Combinable con carga eléctrica de 25 A.
- Ciclos de mantenimiento ≤ 750 millones / vuelta.

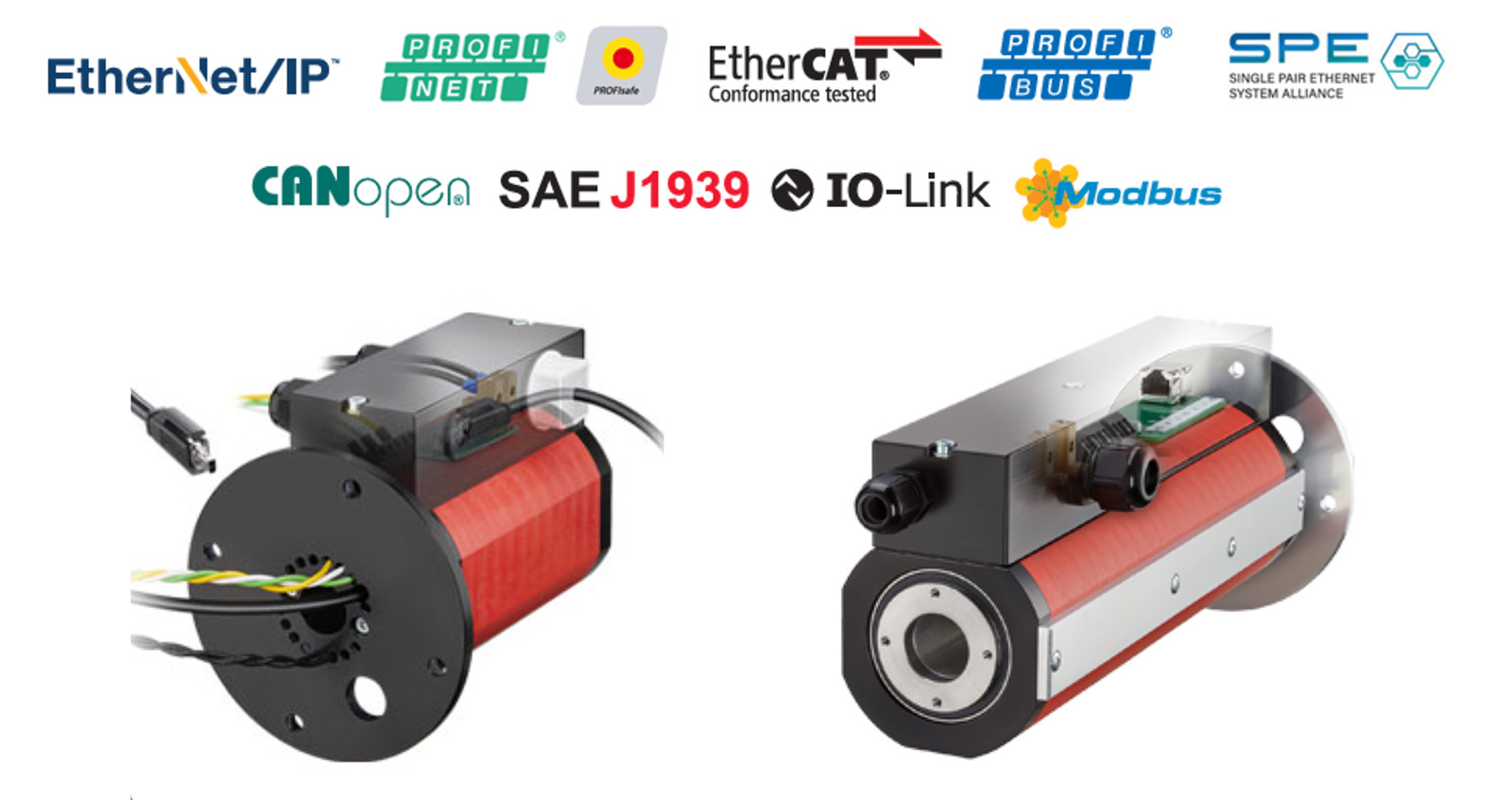

Modular con transmisión de datos Ethernet
- Diseño modular que permite transmisión fiable de datos Ethernet industrial.
- Compatible con velocidades de hasta 1 Gbit/s.
- Ideal para aplicaciones que requieren conectividad en tiempo real.
- Configuración flexible y combinable con canales de carga y señal.
Single Pair Ethernet
- Transmisión de Ethernet Industrial de hasta 100 Mbit/s mediante un solo par de hilos.
Ethernet Estándar
- Transmisión fiable de cargas eléctricas de hasta 25 A.
- Transmisión de Ethernet Industrial de hasta 100 Mbit/s.

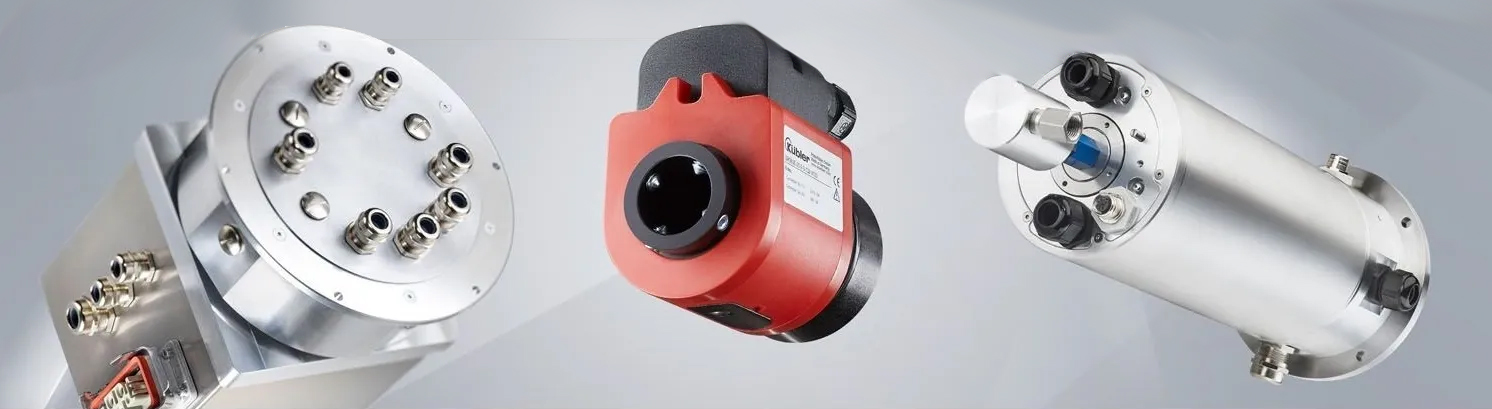

Soluciones a medida
Transmisión fiable de energía, señales y datos según tus necesidades.
Las soluciones innovadoras nacen de tus propios requisitos.
Con más de 20 años de experiencia en tecnología de transmisión, Kübler se ha especializado en diversas tecnologías, agrupándolas en sistemas modulares tecnológicos.
Desde sistemas de transmisión por contacto con hilo de oro o escobillas de grafito metálico, hasta tecnologías sin contacto como transmisión capacitiva, inductiva u óptica, incluyendo sensores integrados o pasos de medios para líquidos y gases.
Cada Slip ring / Colector rotativo se diseña de forma específica según tus necesidades.
Tu ventaja: una solución personalizada y a medida para tu aplicación.

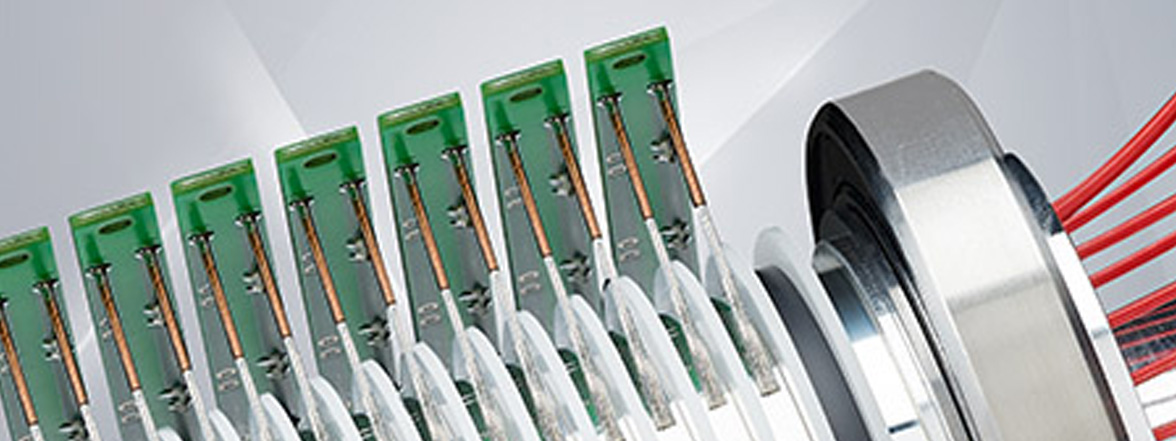

Con contacto
La transmisión por contacto se basa en escobillas especiales que deslizan sobre anillos de contacto giratorios en sentido contrario. La tecnología de contacto adecuada se selecciona según la aplicación. Nuestro sistema modular incluye una amplia gama de tecnologías de transmisión por contacto, que incluyen hilos de oro, manojos de plata y escobillas de grafito metálico.
Sin contacto
La transmisión sin contacto puede ser inductiva, capacitiva u óptica. Según los requisitos, también utilizamos estas tecnologías en combinación con otras transmisiones sin contacto y de contacto.
Por ejemplo, las señales analógicas pueden transmitirse de forma inductiva, los buses de campo y Ethernet industrial de hasta 16 Gbps mediante transmisión capacitiva, y potencia de hasta 120 A mediante transmisión de contacto.
Paso de medios
Además de la transmisión eléctrica, a menudo es necesario conectar otros medios. Desarrollamos la solución adecuada para ti, que permita un montaje rápido y sencillo. En resumen: Plug and Play.
Paso de medios para:
-
Aire comprimido, vacío.
-
Hidráulica.
-
Lubricantes.
-
Detergentes.
-
Otros fluidos.

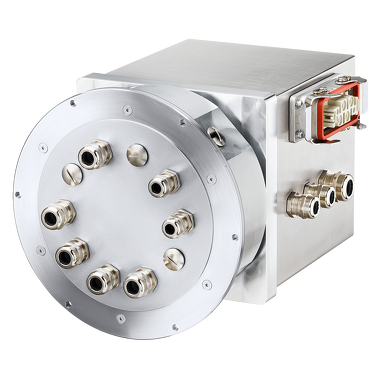

Diseño
Ya sea estándar o personalizado, te ofrecemos el diseño adecuado para tu aplicación. La carcasa está disponible en plástico, aluminio o acero inoxidable, y por tanto está protegida contra salpicaduras de agua, chorros de agua y polvo.
Además, las soluciones de Kübler están probadas para compatibilidad electromagnética (EMC). Se pueden integrar sensores como encoders, monitoreo de temperatura y mucho más para implementar funciones de Condition Monitoring.
Y no olvides la tecnología de conexión, que diseñamos específicamente según tus requisitos.

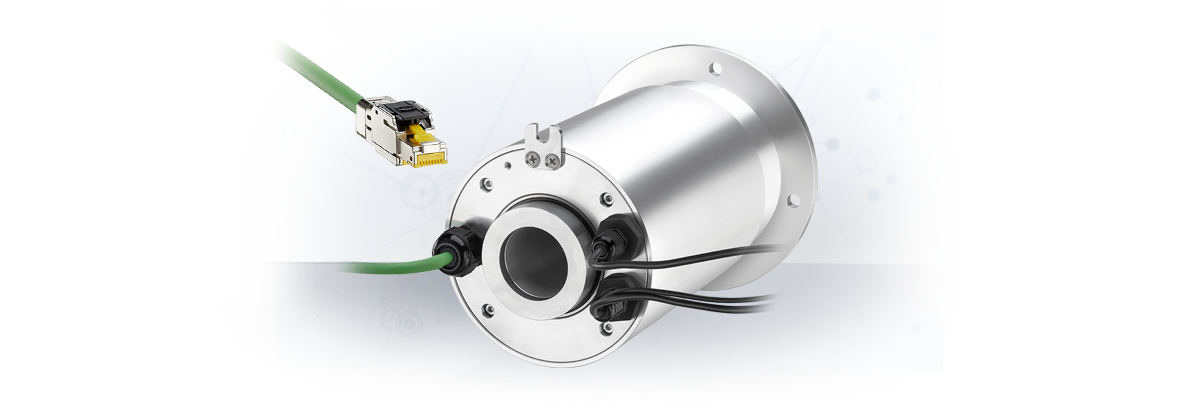

Línea Industrial
- Transferencia de Ethernet de hasta 1 Gbps.
- Puede combinarse con transmisión de carga de hasta 80A.
- Configuración flexible.

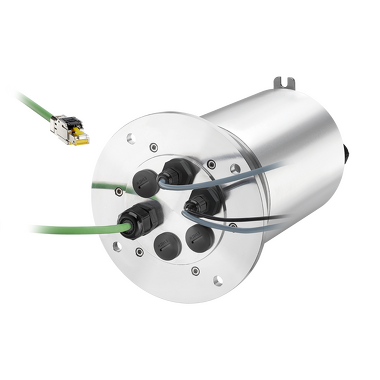

Línea Performance
- Transferencia de Ethernet de hasta 1 Gbps.
- Puede combinarse con transmisión.
- de carga de hasta 150A.
- Configuración flexible.

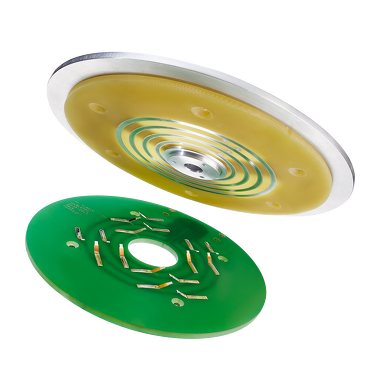

Tipo Pancake
- Hasta 20 canales para buses de campo / Ethernet industrial, transmisión de señales y carga (hasta 5A / 60VAC, 48VDC).
- Profundidad de instalación desde 10 mm con un diámetro de 160 mm.
- Apto para herramientas de extremo de brazo (End-of-Arm-Tooling).
Nueva plataforma para transmisión de alto nivel ("high-end")
Debido a la creciente interconexión de todos los componentes de una planta o máquina, así como a la complejidad asociada de los controladores industriales hasta la implementación de conceptos de la Industria 4.0 como el Condition Monitoring, la demanda de transmisión de datos de alto rendimiento no deja de aumentar.
Siguiendo esta tendencia, Kübler ha desarrollado una nueva plataforma orientada al futuro, que por un lado está equipada con tecnología de transmisión "high-end" fiable en un diseño extremadamente compacto, y por otro, integra un módulo de 1 Gbit. Este módulo funciona sin componentes electrónicos adicionales, lo que permite una transmisión directa, fiable y sin interferencias.
