Si necesitas más información sobre conectividad para sensores y actuadores, no dudes en contactarnos sin compromiso.
Te ayudamos a diseñar y seleccionar conectores industriales multipolares para unir máquina, cuadro y periféricos con una conexión robusta, rápida de montar y fácil de mantener.

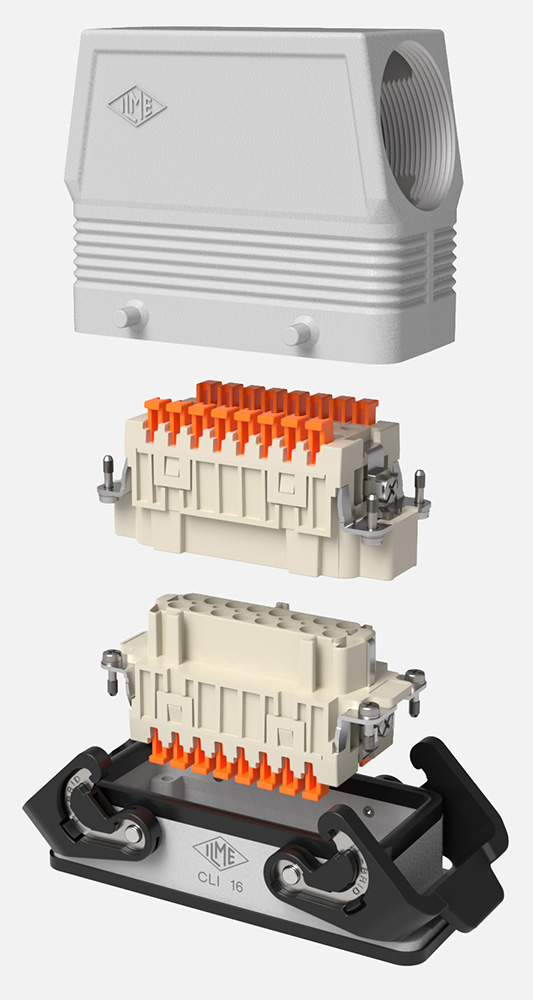

Los conectores industriales son sistemas de conexión enchufable formados por insertos de contactos y envolventes. Se usan para agrupar señales, potencia, datos o neumática en un punto de conexión repetible, facilitando montaje, desmontaje y sustitución de equipos en planta.
Cuando una máquina tiene varios cables y señales, el conector se convierte en un punto crítico: debe cerrar bien, aguantar el entorno y permitir intervenciones rápidas. En la práctica, la diferencia la marcan tres cosas: cómo se termina el cableado, qué grado de protección necesita la envolvente y si la instalación va a evolucionar con ampliaciones o cambios de layout.
En esta categoría trabajamos exclusivamente con ILME, porque permite cubrir desde conexiones estándar de armario a máquina hasta configuraciones modulares con mezcla de servicios. Si lo necesitas, podemos orientarte para que el conjunto quede claro en documentación, fácil de cablear y sencillo de reemplazar.
En lugar de escoger por catálogo, conviene partir del uso real: cuántos conductores hay, qué tipo de señales conviven y cómo se accede al punto de conexión. Con ese punto de partida, estas son las familias de solución más habituales.
Opción para agrupar múltiples señales o potencia en un único punto de conexión. Encajan cuando se busca una desconexión rápida y ordenada entre cuadro y máquina o entre módulos.

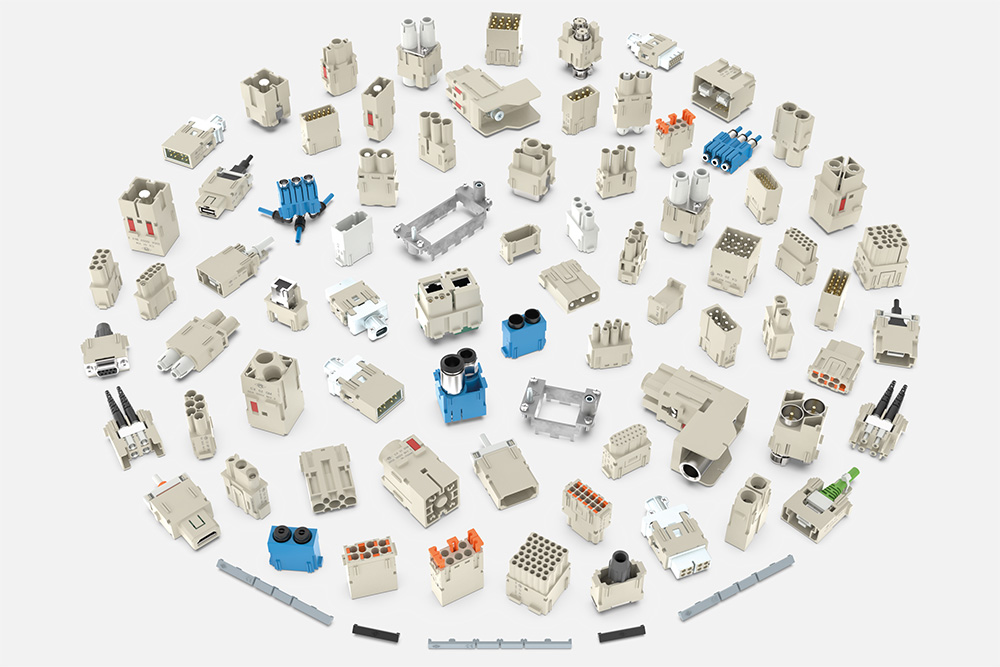

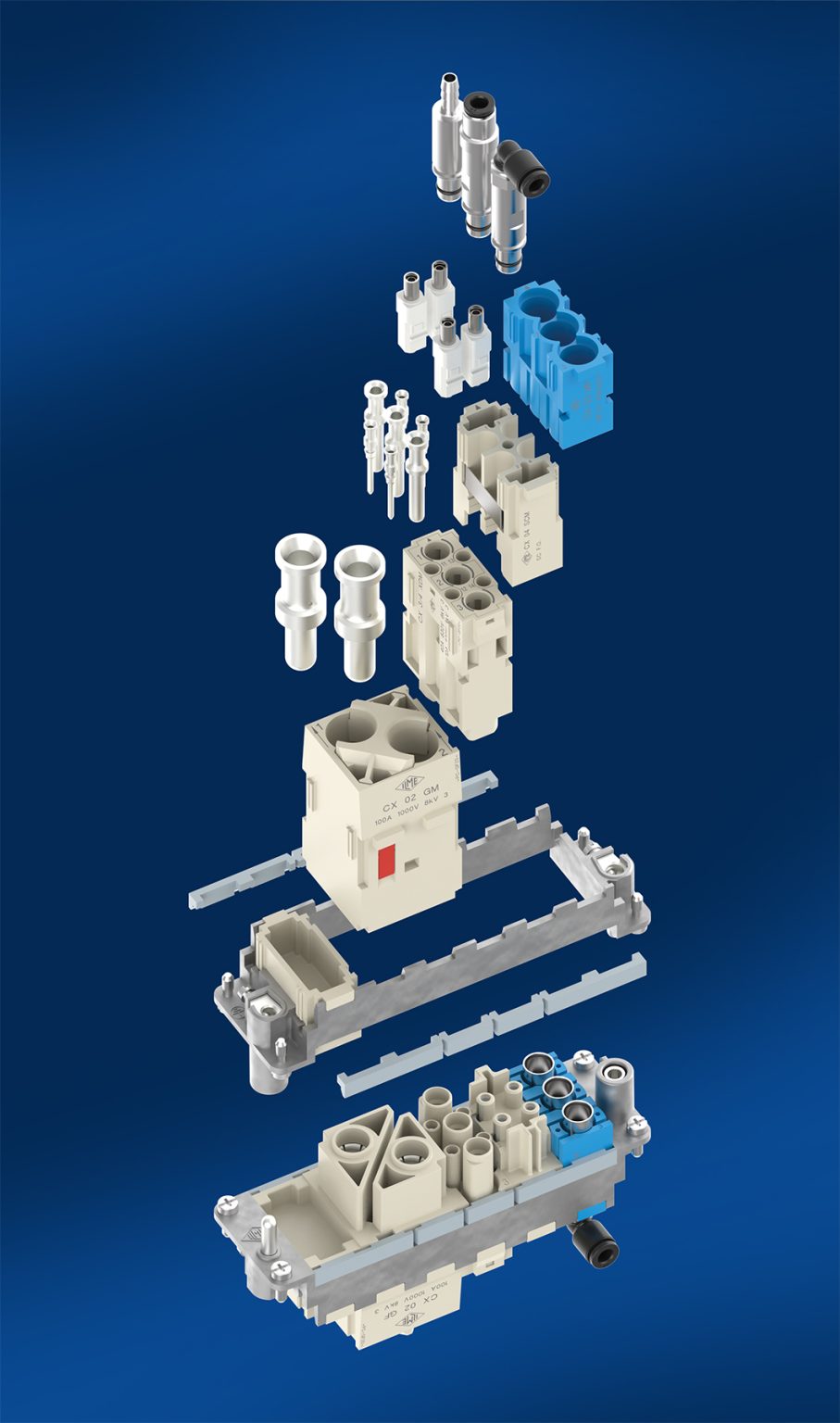

Solución para combinar distintos tipos de conexión en un mismo conector, por ejemplo señal y potencia junto con módulos de comunicación o neumática. Es una vía práctica cuando se quiere mantener un solo punto de conexión aunque cambie el alcance de la máquina.

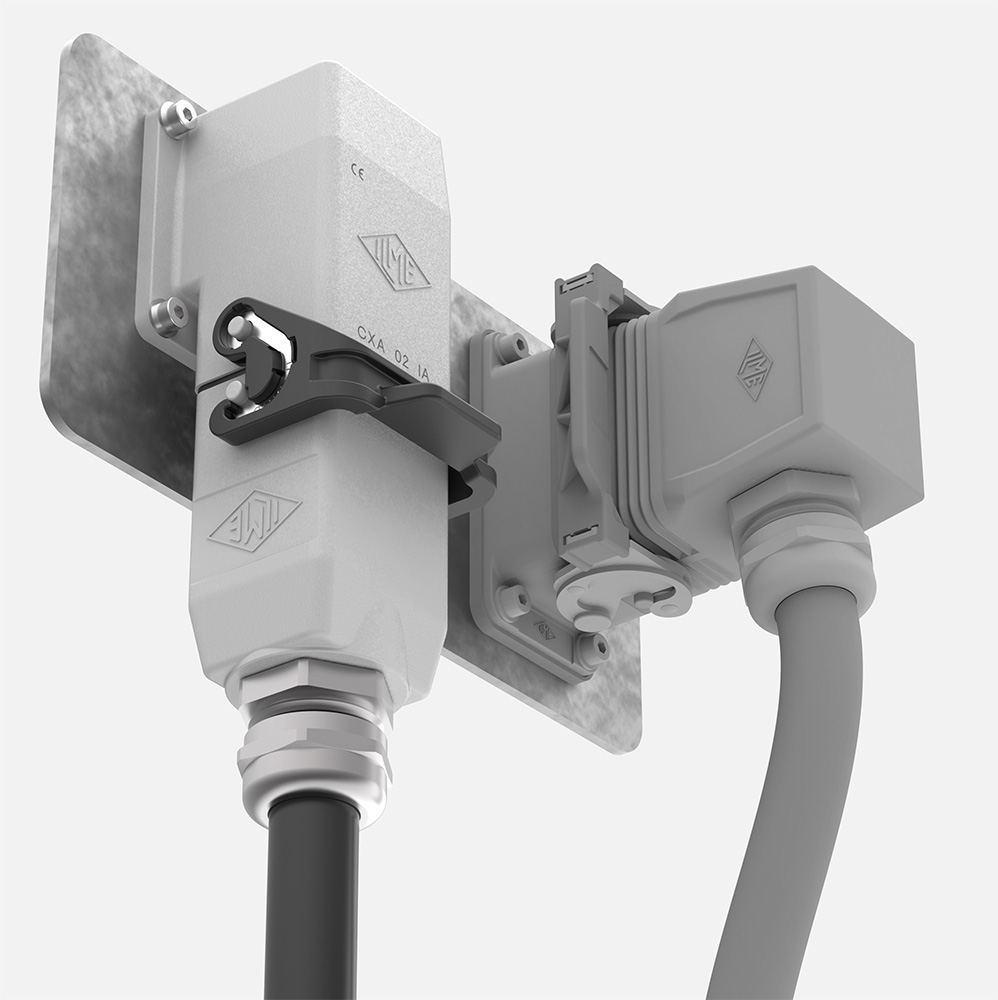

La carcasa y el sistema de cierre condicionan el sellado y la resistencia mecánica. Según la aplicación, interesa una envolvente estándar para uso general, versiones para lavado y limpieza intensiva, o soluciones estancas para ambientes muy exigentes.
Bases, capotas, entradas de cable, elementos para panel y opciones de montaje que ayudan a mantener un cableado limpio. En cuadros, los soportes y soluciones de montaje facilitan un acabado ordenado y accesible.
La gama permite construir un punto de conexión robusto y repetible, con opciones para acelerar el cableado, adaptar el conjunto al entorno y mantener margen para futuras ampliaciones.
Conexión cuadro máquina en maquinaria modular, cuando interesa desconectar y sustituir un módulo sin rehacer cableado.
Interfaces de moldes, utillajes y bancos de prueba, donde se repiten ciclos de conexión y se necesita una conexión consistente.
Conexiones en packaging y alimentación, con requisitos de limpieza y necesidad de sellado en zonas cercanas al procesos.
Instalaciones con periféricos distribuidos, como islas de válvulas o estaciones auxiliares, donde conviene ordenar el tendido y simplificar puesta en marcha.
Número y tipo de señales: define si el conector agrupa señal, potencia, datos o neumática, y dimensiona insertos y módulos en consecuencia.
Método de cableado: decide si conviene engaste, tornillo o soluciones de cableado rápido, y asegúrate de que el mantenimiento puede replicar el método.
Entorno y sellado: valora polvo, humedad, lavado, vibración y riesgo de impacto para elegir envolvente, cierre y entradas de cable adecuados.
Esfuerzo mecánico y accesibilidad: planifica el punto de conexión para evitar tensiones en cable, radios de curvatura forzados y posiciones difíciles de revisar.
Estandarización y repuestos: reduce variantes, define un estándar por planta y deja margen para futuras ampliaciones si la máquina puede evolucionar.
Permite desconectar y reconectar de forma repetible, con menos tiempo de intervención y un punto de conexión más ordenado. Es útil cuando hay módulos, cambios frecuentes o necesidad de mantenimiento ágil.
Cuando se necesita mezclar tipos de conexión en un mismo punto o se prevén cambios futuros. El modular facilita ampliar señales o sustituir módulos sin rehacer todo el conector.
El entorno y el acceso. Polvo, humedad, lavado y vibración condicionan el grado de protección y el tipo de cierre, además de la entrada de cable y la forma de montaje.
Depende de la mantenibilidad. La alta densidad reduce tamaño y puntos de conexión, pero separar por funciones puede simplificar diagnóstico y recambio en ciertas máquinas.
