Aplicación:  Sistema con un evaporador y un módulo de membrana.

Sector: Industria Farmacia & Cosmética.

Objetivo:  Separar mezclas de líquidos o cambiar su proporción de mezcla.

Productos Utilizados:  Indicadores eléctricos de posición, Válvulas de diafragma.



La pervaporación/permeación de vapor (filtración por membrana) permite la separación de mezclas agua/disolvente, la separación de líquidos con puntos de ebullición similares o la extracción del agua de mezclas de varios componentes.
El sistema integral está compuesto por un evaporador y un módulo de membrana. Si el líquido que se pretende separar es producto de una destilación, el vapor puede introducirse directamente en el módulo de membrana. En esta aplicación, la mezcla se compone de agua con un máximo de un 5% de alcohol. La instalación está ubicada en una zona potencialmente explosiva.

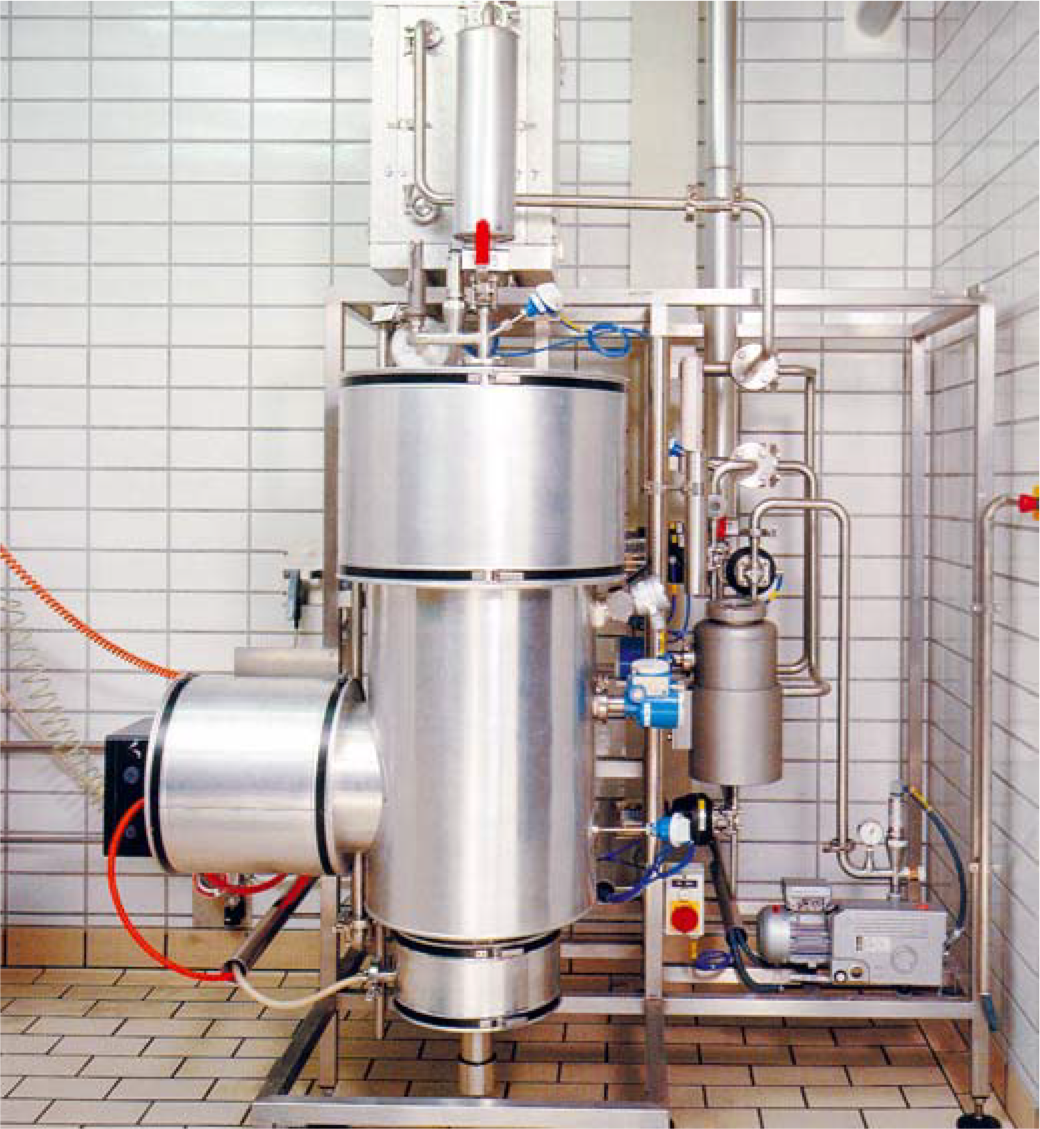

Instalación para separar mezclas de líquidos

La aplicación

La alimentación se pone en contacto con una capa de polímero a través de la cual solo ciertos componentes son solubles. El transporte continuo por la evaporación en la parte posterior de la membrana da como resultado un gradiente de concentración que provoca difusión a través de la membrana (ósmosis).
Como resultado de "permeado", el producto y los residuos se separan en el sistema. Las válvulas se instalan en el sector de permeado, donde
se utilizan para llenar el tanque de recolección y para drenarlo posteriormente.
La presión de trabajo de las válvulas en estas posiciones son de 0 a 20 mbar y 10 a 100°C. Como el equipo está automatizado y opera en el área 'Ex' la posición de la válvula debe ser transmitida al controlador del proceso. Las válvulas operan neumáticamente.

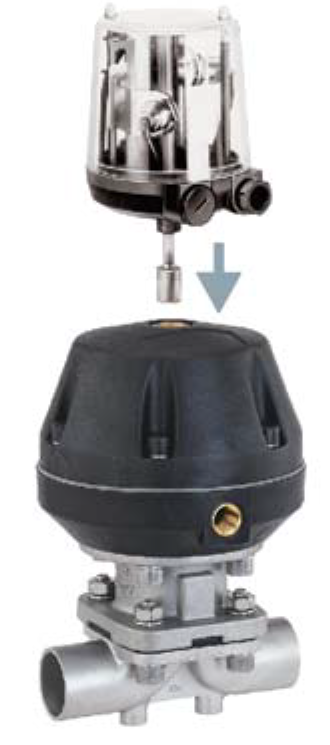

valvulas de diafragma
